Fiche technique 125 TDR
FICHE TECHNIQUE 125 TDR
| Moteur | Monocylindre 2 temps Refroidissement liquide par pompe à turbine Admission par clapets dans le carter |
|
| Cylindrée | 125cc | |
| Alésage/course | 56 x 50.7 mm | |
| Taux de compression | 6.8 : 1 | |
| Puissance maxi. DIN (ISO) | 12,6cv - 9,3kW à 7 000 trs/min | |
| Couple maxi | 12.7 Nm (1,3 kg.m) à 7 000 trs/min | |
| Lubrification | Autolube (graissage indépendant) | |
| Carburation | TM28SS x 1 (carburateur MIKUNI) | |
| Ignition | Magneto CDI 14V 12A à 5000 trs/min | |
| Mise en route | Démarreur électrique | |
| Capacité Essence | 11 L ( dont 2.2 L de réserve) | |
| Capacité Huile moteur | 1.2 L | |
| Huile transmission | 0.8 L (SAE 10W30 SE) | |
| Boîte de vitesse | 6 rapports / Multidisque en bain d'huile | |
| Radiateur | 1.05 L (y compris les tuyauteries) | |
| Filtre à aire | Element type humide | |
| Transmission finale | Chaîne | |
| Vitesse Maxi | 120 Km/h | |
| Echappement | Système YPVS |
Tableau des vitesse théoriques pour 1000 t/min (transmission 16x57)
| Vitesses | Rapport de démultiplication total (prim. x BV x second.) | Vitesse à 1 000 t/min en Km/H |
| 1 | 33.575 | 3.53 |
| 2 | 21.557 | 5.33 |
| 3 | 16.231 | 7.08 |
| 4 | 13.140 | 8.75 |
| 5 | 10.997 | 10.45 |
| 6 | 9.407 | 12 |
| Cadre | Deltabox en acier(simple berceau) |
| Longueur total HT | 2 120 mm |
| Largeur totale HT | 840 mm |
| Hauteur totale HT | 1 295 mm |
| Hauteur de selle | 850 mm |
| Empattement | 1 405 mm |
| Garde au sol | 270 mm |
| Poids à sec | 128 Kg |
| Suspension avant | Fourche téléscopique Ressort hélicoïdal/amortisseur à huile |
| Suspension arrière | Bras oscillant (Monocross) Ressort hélicoïdal à gaz et huile/amortisseur à huile |
| Frein avant | Disque 282 mm - étrier 2 piston |
| Frein arrière | Disque 220 mm - étrier 1 piston |
| Pneumatique avant | 100/90-18 56P |
| Pneumatique arrière | 130/80-17 65P |
| Roues | Avant : type moulé - taille 18 x MT2,15 arrière : type moulé 17 x MT2,50 |
| Débattement roue avant | 180 mm |
| Débattement roue arrière | 180 mm |
|
|
 |
| Réservoir essence | Fermeture par clef |
| Contacteur | ON/OFF/LOCK et LOCK + feu arrière et stationnement (LOCK = blocage du guidon sur la gauche) |
| Tableau de bord | Compteur de vitesse Compte tours (zone ROUGE de 10000 à 12000 trs/min) Totaliseur kilométrique (6 digits) Totaliseur kilométrique réinitialisable (4 digits) Voyant point mort Voyant pleins phares Voyant clignotants Voyant huile |
| Rangement | emplacement sous la selle pour un anti-vol U |
| Accessoires livrés | trousse avec divers outils pour entretien périodique |
| Divers | Poignées et cales pieds passager |
| Rétroviseurs | Droite et gauche |
| Batterie | Type YTX5L-BS 12 V 4 AH / sans entretien |
| Phares | Double optique (ampoules H4) type halogène |
| Rangement | sous la selle, place pour un antivol U et trousse à outils |
| Fusibles | Fusible principal : 20 A |
 |
 |
 |
 |
 |
 |
Le TDR ne peut démarrer si une vitesse est enclenchée et que la béquille est baissée.
Si on baisse la béquille lorsque le moteur tourne et qu'un vitesse est enclenchée, le moteur s'arrête !
Le starter est sur le carburateur. Et oui ! y'en a pas sur le guidon, plutôt gênant l'hiver avec des gros gants.
Carburant : Super sans plomb 95 (pour les modèles récents).
Selle fermée par une Serrure sur la gauche.
Accroche casque à l'arrière avec serrure.
C'est la même clef qui est utilisée pour le démarreur, le réservoir, la selle et l'accroche casque.
Phare double optique :
En feux de position, les deux phare sont allumés, en position Code, seul l'optique de gauche est allumé et en pleins phares, seul l'optique de droite est allumé.
C'est très pratique pour mettre une ampoule 100w, on ne gêne personne en ville (code en 60w) et sur route, lorsqu'il n'y a personne, plein phare !
Les clignotants ne font pas de bruit lorsqu'ils fonctionnent, dommage !
Attention, dans le cas d'un achat d'occasion, certains modèles ont été équipés de pots catalytiques .

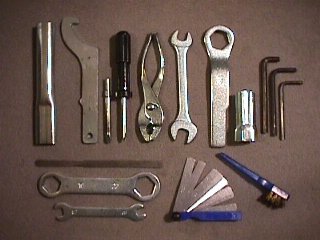

Accessoires livrés : trousse avec divers outils pour l'entretien périodique et un dépannage rapide.
|
BLEU/NOIR - 2000 |
GRIS/JAUNE - 2000 |
||||
 |
 |
||||
| NOIR - 2001 | GRIS - 2001 | ||||
 |
 |
||||
| BLEU - 2002 | NOIR - 2002 | ||||
 |
 |
Le prix officiel est 4575 euros ttc, hors coût d'immatriculation.
IInformations tirées du site http://yam2stroke.free.fr
